Планетарный редуктор серии EG, передаточное отношение 50:1, люфт 20 угловых минут для шагового двигателя Nema 34 с валом 12,7 мм

Размер редуктора составляет 90 x 90 мм, а диаметр входного вала — 12,7 мм. Этот высокоточный планетарный редуктор относится к серии EG и имеет передаточное отношение 50:1 и максимальный люфт 20 армин Он отлично подходит для применений, требующих высокой точности и надежности по исключительно выгодной цене. Этот встроенный планетарный редуктор имеет встроенную муфту входного вала, которая подходит для любого стандартного шагового двигателя Nema 34 и бесщеточного двигателя постоянного тока.

Характеристики редуктора

• Номер детали: EG34-G50-D13
• Тип редуктора: Планетарный прямозубый
• Материал редуктора: Легированная сталь
• Передаточное отношение: 50:1
• КПД: 94%
• Инерция ротора: 0,44 кг·см²
• Зазор при отсутствии нагрузки: <=20 армин
• Максимально допустимый крутящий момент: 100 Нм (885,07 фунт-дюйм)
• Допустимый крутящий момент: 200 Нм (1770,15 фунт-дюйм)
• Шум: <=55 дБ (1000 об/мин)/65 дБ (3000 об/мин)
• Степень водонепроницаемости: IP54
• Срок службы: 20000 часов

Физические характеристики

• Размер рамы: 90 x 90 мм
• Длина коробки передач: 132 мм
• Тип выходного вала: шпоночный паз
• Диаметр выходного вала: Φ20 мм
• Длина выходного вала: 40 мм

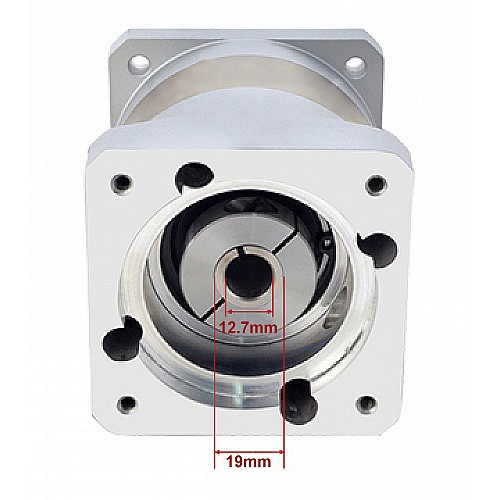

• Диаметр входного вала: Φ19 мм (по умолчанию мы предлагаем свободную втулку вала диаметром 12,7 мм)
• Входной вал Длина: 30-40 мм
