Nema 23, не закрепленный, 1,2 Нм (169,93 унций-дюйма), 56 мм, вывод 2 А, 2 мм (0,07874 дюйма), длина 150 мм

0 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 23N22S2004AJ2-150RS-C1
Вес брутто: 0.86kg
Сертифицировано: ISO, CE, RoHS

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 999

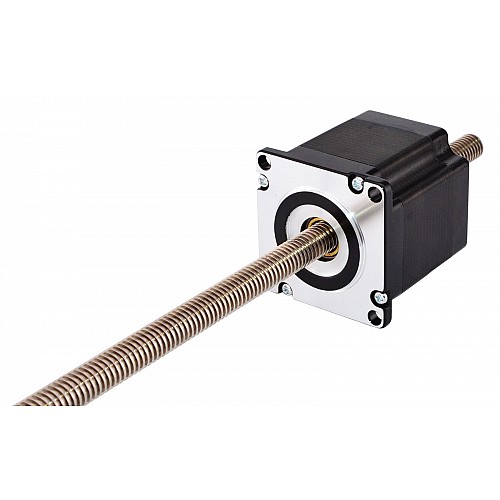

Это линейный шаговый двигатель Nema 23 без фиксации. Он состоит из шагового двигателя Nema 23 длиной 56 мм с углом шага 1,8 градуса и номинальным током 2,0 А, а также линейного винта Tr11x2 длиной 150 мм (5,9055).

Электрические характеристики

Номер детали производителя: 23N22S2004AJ2-150RS-C1
Тип двигателя: нефиксированный линейный шаговый двигатель
Удерживающий момент: 1,2 Нм (169,93 унций-дюйм)
Номинальный ток/фаза: 2,0 А
Сопротивление фазы: 3,6 Ом
Индуктивность: 12 мГн ± 20% (1 кГц)

Физические характеристики

Размер рамы: 57 x 57 мм
Длина двигателя: 56 мм
Длина ходового винта: 150 мм (5,9055 дюйма)
Диаметр ходового винта: Φ11 мм (0,433 дюйма)
Шаг/шаг: 0,01 мм (0,0003937 дюйма)
Шаг/оборот: 2 мм (0,0787 дюйма)
Количество выводов: 4
Длина кабеля: 500 мм

Подключение

A+	A-	B+	B-
Черный	Зеленый	Красный	Синий

По ряду причин мы временно прекратили производство и продажу этого товара. Заказ невозможен. Альтернативный товар — 23N22S2004AJ2-150RS.

Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	12
Минимальная тяга (Н) при 300 импульсах в секунду	32.2
Номинальный ток (А)	2.0
Угол шага (град.)	1.8
Фазовое сопротивление (Ом)	3.6
Физические характеристики
Диаметр ходового винта (мм)	11
Длина вывода (мм)	500
Длина тела (мм)	56
Длина ходового винта (мм)	150
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 23 (57 x 57)
Рейтинг IP	40
Тип линейного двигателя	Не-захваченный
Ход/оборот (мм)	2
Ход/Шаг (мм)	0.01
