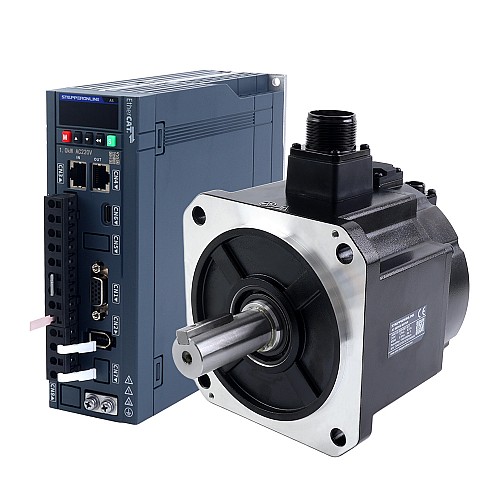

Набор серводвигателей переменного тока A6H серии 850W EtherCAT 1500rpm 5.39Nm с тормозом 17-битный абсолютный энкодер IP67

0 отзывов - Написать отзыв

руб.28531

5 + руб.27698

10 + руб.26913

50 + руб.26170

100 + руб.25468

В наличии: 200
Модель: A6H-EC850H2B1-M17
Вес брутто: 9.50kg
Сертифицировано: ISO, CE

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В избранное Сравнить

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из России рекомендуется в первую очередь использовать локальный склад в России, так как это обеспечивает более быструю доставку, удобное послепродажное обслуживание и позволяет избежать таможенного оформления, экономя время и средства.
Клиенты из всех стран также могут выбрать склад в Китае.

Это комплект AC сервомотора серии A6H, состоящий из двигателя 220VAC 850W двигатель со встроенным 17-битным многооборотным абсолютным энкодером и тормозом 24 В 24 Вт, а также одно-/трёхфазного 220V 1000W сервопривод с поддержкой EtherCAT-связи.
Данный двигатель относится к типу с высокой инерцией и подходит для применений с высокой нагрузочной способностью, таких как традиционная станкостроительная промышленность или реечно-зубчатые механизмы.
Сервопродукция серии A6-EC отличается высокой скоростью отклика, высокой точностью и экономической эффективностью, предлагая эффективные и удобные решения управления движением для различных отраслей.

Предметы в комплекте

1 x A6-1000EC: 1000W AC сервопривод
1 x A6M130-850H2B1-M17: 850W AC сервомотор 1500rpm 5.39Nm с тормозом 17-битный абсолютный энкодер IP67
1 x AS7-C-PWB062-3.0: 3.0m Kабель двигателя
1 x AS7-C-ENC072-3.0: 3.0m Kабель энкодера

Спецификация сервопривода

Номер детали: A6-1000EC
EtherCAT-связь
Полоса пропускания контура скорости 2 кГц
17-битный абсолютный энкодер
Номинальное напряжение одно-/трехфазное 220VAC
Номинальная мощность 1000W
Размеры: 220*215*95mm

Технические характеристики серводвигателя

Номер детали: A6M130-850H2B1-M17
Номинальное напряжение: 220VAC
Номинальная мощность: 850W
Номинальный крутящий момент: 5.39Nm
Пиковый крутящий момент: 13.50Nm
Номинальная скорость: 1500rpm
Пиковая скорость: 3000rpm
Номинальный ток: 6.57A
Пиковый ток: 24.01A
Крутящий момент: 0.821Nm/A
Обратная ЭДС Конст: 55.53V/krpm
Сопротивление: 1.03ohms
Индуктивность: 3.061mH
Инерция: 9.13kg*m²*10^-4
Поляки: 10
Энкодер: Магнитный энкодер, 17-битный однооборотный абсолютный (доступен многооборотный)
Рейтинг IP: IP67
Диаметр вала: 22mm
Напряжение тормоза: 24V DC
Мощность тормоза: 24W
Крутящий момент тормоза: 16.0Nm
Осевая нагрузка: максимум 196N
Радиальная нагрузка при длине вала 55mm: максимум 686N

Пожалуйста, загрузите программное обеспечение для отладки сервоприводов серии A6 здесь.

Если вам нужен кабель с разъемом HDB15, вы можете оформить покупку, перейдя по этой ссылке .

Если вам требуется более длинная комбинация кабеля двигателя и энкодера , доступны варианты длиной 5 м или 10 м .

Стандартный энкодер в этом серводвигателе может использоваться как многооборотный абсолютный энкодер, но для этого требуется кабель энкодера длиной 3 м , 5 м или 10 м с батарейным отсеком.

Как выбрать правильный отладочный кабель Type-C? Подробнее в этой статье .

Более подробную информацию о различиях между всеми серводвигателями, продаваемыми на STEPPERONLINE, можно найти в этой статье .

Электрические характеристики
Входное напряжение (В)	220VAC
Интегрированное STO или нет?	Нет
Номинальная мощность (Вт)	850
Номинальная скорость (об/мин)	1500
Номинальный крутящий момент (Нм)	5.39
Пиковая скорость (об/мин)	3000
Пиковый крутящий момент (Нм)	13.5
Разрешение кодера	17 бит
Режимы управления	EtherCAT
С тормозом	Да
Тип кодировщика	Магнитный Абсолют
Физические характеристики
Авиационная вилка или нет	Нет
Диаметр вала (мм)	22
Интегрировано или нет	Нет
Размер рамы (мм)	130 x 130
Рейтинг IP	67

File	Size
A6M130-850H2B1-M17_Full_Datasheet.pdf	230.17KB	Download
A6-1000EC.stp	15.21MB	Download
STEPPERONLINE_A6_Servo_V0.02.xml	315.49KB	Download
A6M130-850H2B1-M17.STEP	14.17MB	Download
A6-EC_series_servo_drive_manual.pdf	16.87MB	Download
