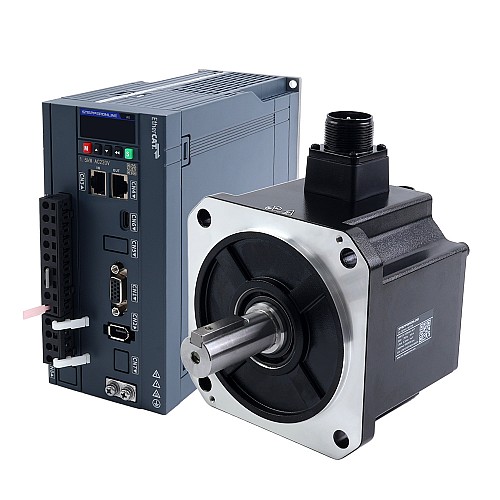

Набор серводвигателей переменного тока A6H серии 1300W EtherCAT 1500rpm 8.34Nm 17-битный абсолютный энкодер IP67

Это комплект AC сервомотора серии A6H, состоящий из двигателя 220VAC 1300Wи одно-/трёхфазного сервопривода220V 1500W сервопривод с поддержкой EtherCAT-связи. Благодаря встроенному 17-битному многоборотному абсолютному энкодеру двигатель обеспечивает отличные характеристики сервоуправления.
Данный двигатель относится к типу с высокой инерцией и подходит для применений с высокой нагрузочной способностью, таких как традиционная станкостроительная промышленность или реечно-зубчатые механизмы.
Сервопродукция серии A6-EC отличается высокой скоростью отклика, высокой точностью и экономической эффективностью, предлагая эффективные и удобные решения управления движением для различных отраслей.

Предметы в комплекте

• 1 x A6-1500EC: 1500W AC сервопривод
• 1 x A6M130-1300H2A1-M17: 1300W AC сервомотор 1500rpm 8.34Nm 17-битный абсолютный энкодер IP67
• 1 x AS7-C-PWR062-3.0: 3.0m Kабель двигателя
• 1 x AS7-C-ENC072-3.0: 3.0m Kабель энкодера

Спецификация сервопривода

• Номер детали: A6-1500EC
• EtherCAT-связь
• Полоса пропускания контура скорости 2 кГц
• 17-битный абсолютный энкодер
• Номинальное напряжение одно-/трехфазное 220VAC
• Номинальная мощность 1500W
• Размеры: 280*200*120mm

Технические характеристики серводвигателя

• Номер детали: A6M130-1300H2A1-M17
• Номинальное напряжение: 220VAC
• Номинальная мощность: 1300W
• Номинальный крутящий момент: 8.34Nm
• Пиковый крутящий момент: 24.84Nm
• Номинальная скорость: 1500rpm
• Пиковая скорость: 3000rpm
• Номинальный ток: 8.61A
• Пиковый ток: 37.95A
• Крутящий момент: 0.875Nm/A
• Обратная ЭДС Конст: 56.69V/krpm
• Сопротивление: 0.53ohms
• Индуктивность: 4.095mH
• Инерция: 12.05kg*m²*10^-4
• Поляки: 10
• Энкодер: Магнитный энкодер, 17-битный однооборотный абсолютный (доступен многооборотный)
• Рейтинг IP: IP67
• Диаметр вала: 22mm
• Осевая нагрузка: максимум 196N
• Радиальная нагрузка при длине вала 55mm: максимум 686N
