Набор серводвигателей переменного тока A6 серии 2500W EtherCAT 3000rpm 7,96Nm 17-битный абсолютный энкодер IP67

0 отзывов - Написать отзыв

руб.31817

5 + руб.30888

10 + руб.30012

50 + руб.29183

100 + руб.28400

В наличии: 200
Модель: A6-EC2500H3A1-M17
Вес брутто: 10.19kg
Сертифицировано: ISO, CE

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В избранное Сравнить

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из России рекомендуется в первую очередь использовать локальный склад в России, так как это обеспечивает более быструю доставку, удобное послепродажное обслуживание и позволяет избежать таможенного оформления, экономя время и средства.
Клиенты из всех стран также могут выбрать склад в Китае.

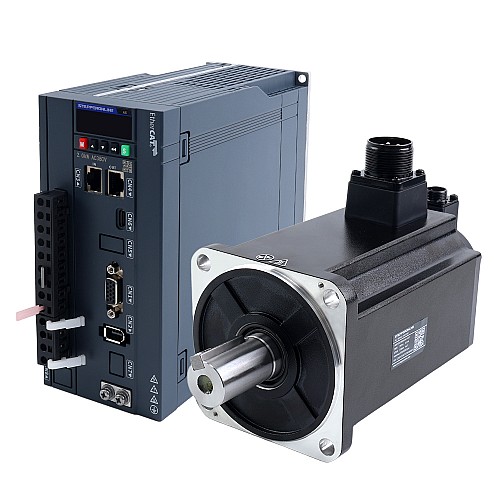

Это комплект AC сервомотора серии A6, состоящий из двигателя 380VAC 2500W двигатель и трёхфазный 380V 2000W сервопривод с поддержкой EtherCAT-связи. Благодаря встроенному 17-битному многоборотному абсолютному энкодеру двигатель обеспечивает отличные характеристики сервоуправления.
Сервопродукция серии A6-EC отличается высокой скоростью отклика, высокой точностью и экономической эффективностью, предлагая эффективные и удобные решения управления движением для различных отраслей.

Предметы в комплекте

1 x A6-2000EC: 2000W AC сервопривод

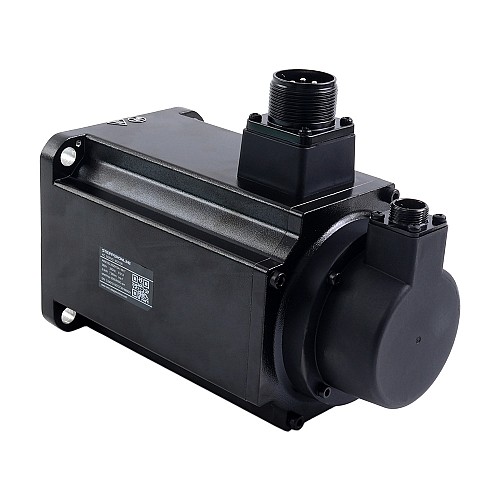

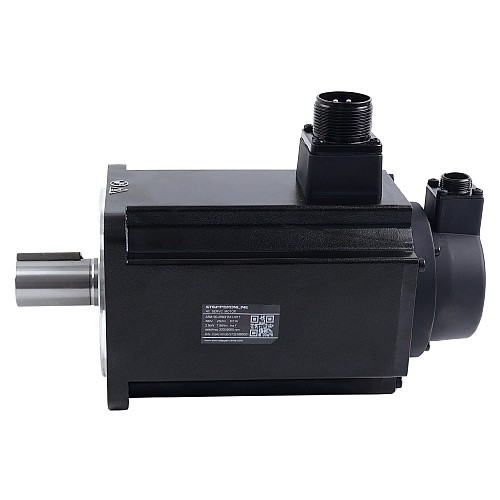

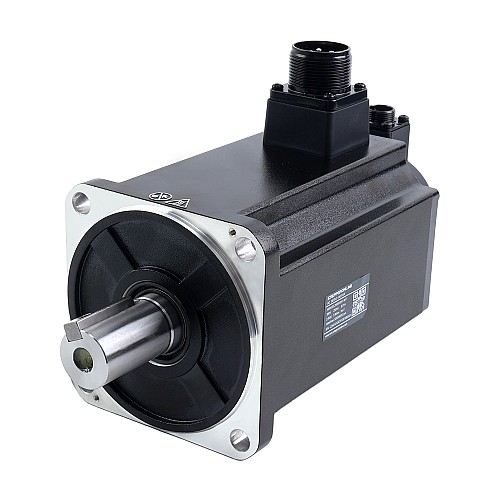

1 x A6M100-2500H3A1-M17: 2500W AC сервомотор 3000rpm 7.96Nm 17-битный энкодер, класс защиты IP67
1 x AS7-C-PWR062-3.0: 3.0m Kабель двигателя
1 x AS7-C-ENC072-3.0: 3.0m Kабель энкодера

Спецификация сервопривода

Номер детали: A6-2000EC
EtherCAT-связь
Полоса пропускания контура скорости 2 кГц
17-битный абсолютный энкодер
Номинальное напряжени трёхфазное 380VAC
Номинальная мощность 2000W
Размеры: 280*200*120mm

Технические характеристики серводвигателя

Номер детали: A6M100-2500H3A1-M17
Номинальное напряжение: 380VAC
Номинальная мощность: 2500W
Номинальный крутящий момент: 7.96Nm
Пиковый крутящий момент: 26.50Nm
Номинальная скорость: 3000rpm
Пиковая скорость: 6000rpm
Номинальный ток: 8.01A
Пиковый ток: 27.8A
Крутящий момент: 0.974Nm/A
Обратная ЭДС Конст: 61.45V/krpm
Сопротивление: 0.644ohms
Индуктивность: 9.98mH
Инерция: 4.36kg*m²*10^-4
Поляки: 10
Энкодер: Магнитный энкодер, 17-битный однооборотный абсолютный (доступен многооборотный)
Рейтинг IP: IP67
Диаметр вала: 24mm
Осевая нагрузка: максимум 196N
Радиальная нагрузка при длине вала 45mm: максимум 686N

Пожалуйста, загрузите программное обеспечение для отладки сервоприводов серии A6 здесь.

Если вам нужен кабель с разъемом HDB15, вы можете оформить покупку, перейдя по этой ссылке .

Если вам требуется более длинная комбинация кабеля двигателя и энкодера , доступны варианты длиной 5 м или 10 м .

Стандартный энкодер в этом серводвигателе может использоваться как многооборотный абсолютный энкодер, но для этого требуется кабель энкодера длиной 3 м , 5 м или 10 м с батарейным отсеком.

Как выбрать правильный отладочный кабель Type-C? Подробнее в этой статье .

Более подробную информацию о различиях между всеми серводвигателями, продаваемыми на STEPPERONLINE, можно найти в этой статье .

Электрические характеристики
Входное напряжение (В)	380VAC
Интегрированное STO или нет?	Нет
Номинальная мощность (Вт)	2500
Номинальная скорость (об/мин)	3000
Номинальный крутящий момент (Нм)	7.96
Пиковая скорость (об/мин)	6000
Пиковый крутящий момент (Нм)	26.5
Разрешение кодера	17 бит
Режимы управления	EtherCAT
С тормозом	Нет
Тип кодировщика	Магнитный Абсолют
Физические характеристики
Авиационная вилка или нет	Нет
Диаметр вала (мм)	24
Интегрировано или нет	Нет
Размер рамы (мм)	100 x 100
Рейтинг IP	67

File	Size
A6-2000EC.STEP	19.77MB	Download
A6M100-2500H3A1-M17_Full_Datasheet.pdf	182.22KB	Download
STEPPERONLINE_A6_Servo_V0.02.xml	315.49KB	Download
A6M100-2500H3A1-M17.STEP	8.02MB	Download
A6-EC_series_servo_drive_manual.pdf	16.87MB	Download
