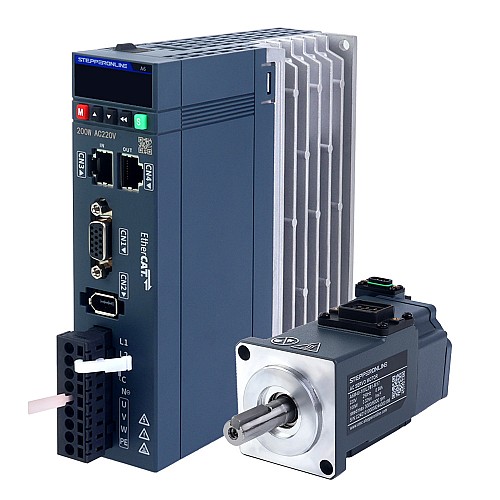

Комплект серводвигателя переменного тока серии A6 100 Вт EtherCAT, 3000 об/мин, 0,32 Нм, с тормозом, 17-битный абсолютный энкодер, IP67

Это комплект серводвигателя переменного тока серии A6 с драйвером, состоящий из двигателя 220 В переменного тока мощностью 100 Вт со встроенным 17-битным многооборотным абсолютным энкодером и тормозом 24 В мощностью 6,9 Вт, а также однофазного сервопривода 220 В мощностью 200 Вт с поддержкой протокола EtherCAT. Двигатель обеспечивает превосходное качество сервоуправления.

Эта серия сервоприводов проста в эксплуатации, экономична и эффективна. Она отличается высокой скоростью отклика, точностью, скоростью, высокой синхронизацией и т.д., поддерживает самонастройку одной кнопкой, автоматическое определение момента инерции и т.д.
Сервоприводы серии A6-EC отличаются высокой экономической эффективностью и совместимы с популярными ПЛК таких брендов, как Beckhoff и Omron, обеспечивая эффективные и удобные решения по управлению движением для различных отраслей промышленности.

Предметы в комплекте

• 1 x A6-200EC: драйвер серводвигателя переменного тока EtherCAT мощностью 200 Вт
• 1 x A6M40-100L2B1-M17: серводвигатель переменного тока мощностью 100 Вт, 3000 об/мин, 0,32 Нм, с тормозом, 17-битный энкодер, класс защиты IP67
• 1 x AS7-C-PWB075-3.0: кабель двигателя длиной 3,0 м
• 1 x AS7-C-ENC076-3.0: кабель энкодера длиной 3,0 м

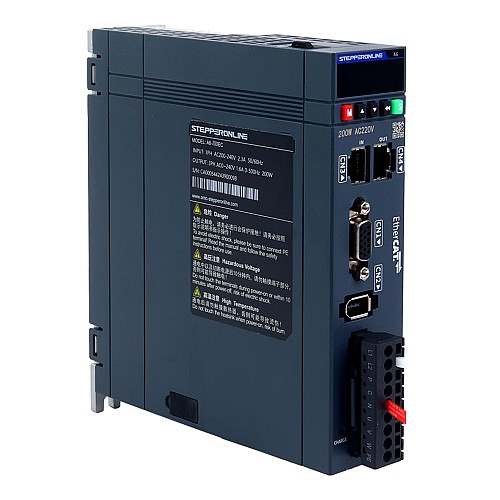

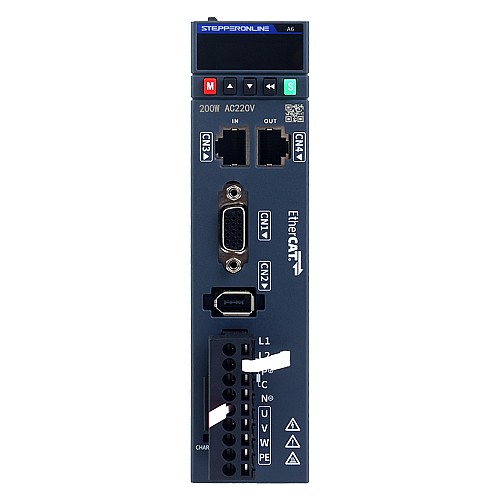

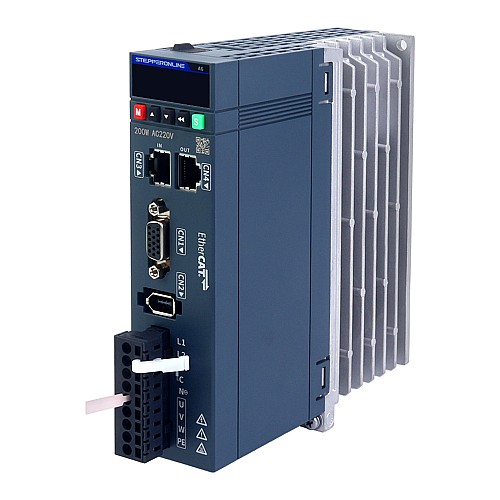

Спецификация сервопривода

• Номер детали: A6-200EC
• EtherCAT-связь
• Полоса пропускания контура скорости 2 кГц
• 17-битный абсолютный энкодер
• Период синхронизации 125 мкс
• 300 узлов на расстоянии 120 м, ошибка синхронизации 15 нс, дрожание синхронизации ±20 нс
• Номинальное напряжение однофазное 220 В переменного тока
• Номинальная мощность 200 Вт
• Автоматическая идентификация двигателя
• Размеры: 170*150*40 мм
• Встроенная функция динамического торможения

Технические характеристики серводвигателя

• Номер детали: A6M40-100L2B1-M17
• Номинальное напряжение: 220 В переменного тока
• Номинальная мощность: 100 Вт
• Номинальный крутящий момент: 0,32 Нм
• Пиковый крутящий момент: 1,12 Нм
• Номинальная скорость: 3000 об/мин
• Пиковая скорость: 6000 об/мин
• Номинальный ток: 1,10 А
• Пиковый ток: 3,90 А
• Крутящий момент: 0,33 Нм/А
• Обратная ЭДС Конст: 20,10 В/тыс.мин.
• Сопротивление: 6,70 Ом
• Индуктивность: 7,81 мГн
• Инерция: 0,033 кг*м ² *10 ^-4
• Поляки: 10
• Энкодер: Магнитный энкодер, 17-битный однооборотный абсолютный (доступен многооборотный)
• Рейтинг IP: IP67
• Диаметр вала: 8 мм
• Напряжение тормоза: 24 В постоянного тока
• Мощность тормоза: 6,9 Вт
• Крутящий момент тормоза: 0,32 Нм
• Осевая нагрузка: Максимум 54Н
• Радиальная нагрузка при длине вала 20 мм: Максимум 78Н
