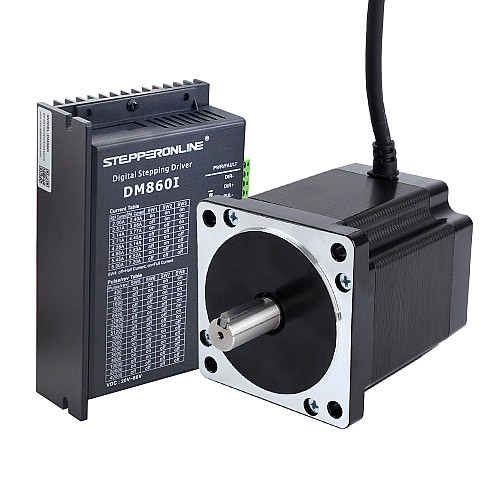

Комплект 1-осевого шагового ЧПУ с шаговым двигателем Nema 34 и драйвером, 8,0 Нм (1132,89 унций-дюймов)

В этот комплект ЧПУ входит:

• 1 x DM860I: цифровой драйвер шагового двигателя 2,4–7,2 А 20–80 В постоянного тока для привода шагового двигателя Nema 34 с ЧПУ
• 1 x 34HS39-6004S: шаговый двигатель Nema 34 8,0 Н·м (1132,89 унций/дюйм) 6,0 А 86 x 86 x 98 мм, 4 провода

Характеристики двигателя

• Номер детали производителя: 34HS39-6004S
• Количество фаз: 2
• Угол шага: 1,8 градуса
• Удерживание Крутящий момент: 8,0 Н·м (1132,89 унций·дюйм)
• Номинальный ток/фаза: 6,0 А
• Сопротивление фазы: 0,55 Ом ± 10%
• Индуктивность: 4,6 мГн ± 20% (1 кГц)
• Размер рамы: 86 x 86 мм
• Длина корпуса: 98 мм
• Диаметр вала: Φ14 мм
• Длина вала: 32 мм
• Длина вала со шпоночным пазом: 25 мм
• Количество выводов: 4
• Длина вывода: 500 мм
• Класс изоляции: B 130 °C [266 °F]

Характеристики драйвера

• Выходной пиковый ток: 2,4–7,2 А (6,0 RMS)
• Входное напряжение: +20–80 В постоянного тока
• Ток логического сигнала: 7–16 мА (типичное значение 10 мА)
• Частота входного импульса: 0–200 кГц
• Длительность импульса: 2,5 мкс
• Сопротивление изоляции: 100 МОм
• Поддержка режимов PUL/DIR и CW/CCW
• Автоматическое снижение тока холостого хода
• Подходит для 2-фазных и 4-фазных двигателей
• Плавный пуск без «скачка» при включении
• Защита от перенапряжения и перегрузки по току
• Антирезонанс обеспечивает оптимальный крутящий момент и нулевые значения Нестабильность в среднем диапазоне
• Частота входного импульса до 200 кГц, совместимый с ТТЛ и оптически изолированный вход
• 8 выбираемых пиковых токов, включая 2,40 А, 3,08 А, 3,77 А, 4,45 А, 5,14 А, 5,83 А, 6,52 А, 7,20 А
• Технология автоматической идентификации двигателя и автоматической настройки параметров обеспечивает оптимальные отклики для различных двигателей
• 16 выбираемых разрешений микрошагов, включая 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000
• Многошаговый режим позволяет при низком разрешении шага на входе получать более высокий микрошаг на выходе, что обеспечивает более плавное движение двигателя, а также хорошо работает как привод ЧПУ.

Подключение
