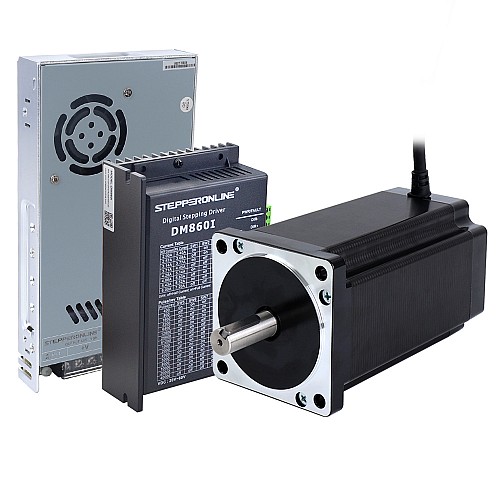

Комплект 1-осевого шагового ЧПУ с шаговым двигателем Nema 34, 12,0 Нм (1699,34 унций-дюймов) и блоком питания 60 В

В этот комплект ЧПУ входит:

• 1 x DM860I: цифровой шаговый привод 2,4–7,2 А 20–80 В постоянного тока для комплекта ЧПУ с шаговым двигателем Nema 34

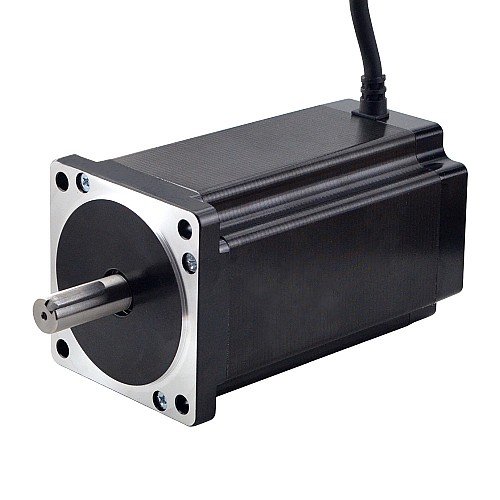

• 1 x 34HS59-6004S: биполярный шаговый двигатель Nema 34 1,8 градуса 12,0 Нм (1699,34 унций/дюйм) 6,0 А 86 x 86 x 151,5 мм 4 провода
• 1 x LE-350-60: импульсный источник питания 350 Вт 60 В 5,8 А 115/230 В

Характеристики двигателя

• Номер детали производителя: 34HS59-6004S
• Количество фаз: 2
• Угол шага: 1,8 градуса
• Удерживающий момент: 12,0 Нм (1699,34 унций-дюймов)
• Номинальный ток/фаза: 6,0 А
• Сопротивление фазы: 0,7 Ом ± 10%
• Индуктивность: 7,9 мГн ± 20% (1 кГц)
• Размер рамы: 86 x 86 мм
• Длина корпуса: 151,5 мм
• Диаметр вала: Φ14 мм
• Длина вала: 37 мм
• Длина вала со шпоночным пазом: 25 мм
• Количество Количество выводов: 4
• Длина выводов: 500 мм
• Класс изоляции: B 130 °C[266 °F]

Характеристики драйвера

• Выходной пиковый ток: 2,4–7,2 А (6,0 RMS)
• Входное напряжение: +20–80 В постоянного тока
• Ток логического сигнала: 7–16 мА (типично 10 мА)
• Частота импульсного входа: 0–200 кГц
• Длительность импульса: 2,5 мкс
• Сопротивление изоляции: 100 МОм
• Поддержка режимов PUL/DIR и CW/CCW
• Автоматическое снижение тока холостого хода
• Подходит для 2-фазных и 4-фазные двигатели
• Плавный пуск без «скачка» при включении
• Защита от перенапряжения и перегрузки по току
• Антирезонанс обеспечивает оптимальный крутящий момент и сводит к нулю нестабильность в среднем диапазоне
• Частота импульсного входа до 200 кГц, совместимый с ТТЛ и оптически изолированный вход
• 8 выбираемых пиковых токов, включая 2,40 А, 3,08 А, 3,77 А, 4,45 А, 5,14 А, 5,83 А, 6,52 А, 7,20 А
• Технология автоматической идентификации двигателя и автоматической настройки параметров обеспечивает оптимальные отклики для различных двигателей
• 16 выбираемых разрешений микрошагов, включая 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000
• Многошаговый режим позволяет входному шагу с низким разрешением получать более высокий микрошаг на выходе, тем самым обеспечивая более плавное движение двигателя, а также хорошо работает в качестве привода ЧПУ.

Характеристики питания

• Номер детали: LE-350-60
• Входное напряжение: 115/230 В переменного тока ±20%
• Входная частота: 47-63 Гц
• Входной ток: 40 А/230 В переменного тока
• Выходное напряжение: 60 В
• Выходной ток: 5,8 А
• Номинальная выходная мощность: 350 Вт
• Ток утечки: <0,5 мА/230 В переменного тока
• Размеры: 215*115*30 мм (Д*Ш*В)
• Внутренний фильтр электромагнитных помех
• Высокая эффективность и низкая стоимость
• Принудительное воздушное охлаждение встроенным вентилятором постоянного тока
• Защита от перегрузки по току, перенапряжения, короткого замыкания и перегрева
