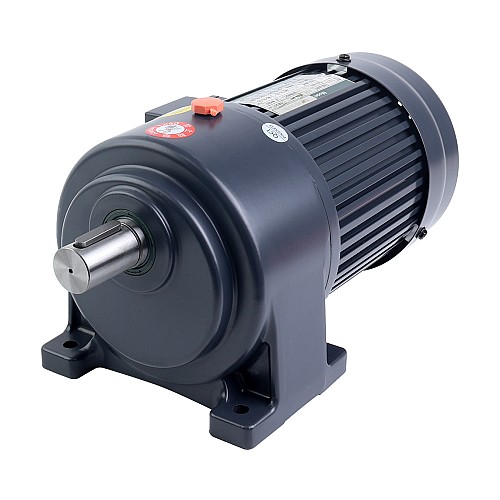

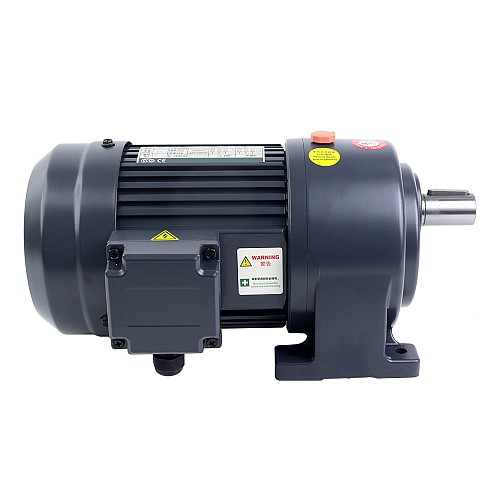

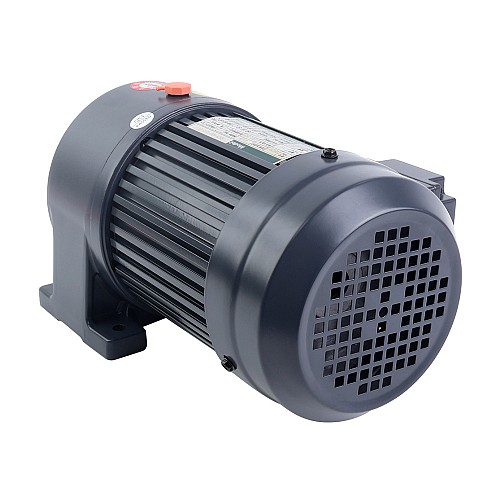

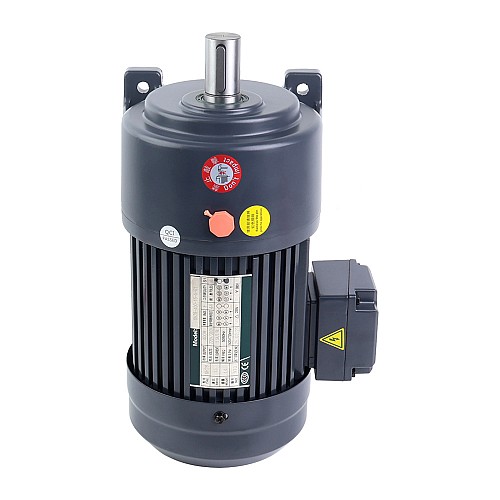

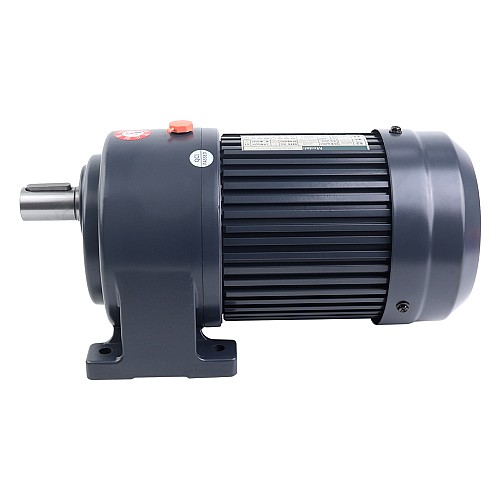

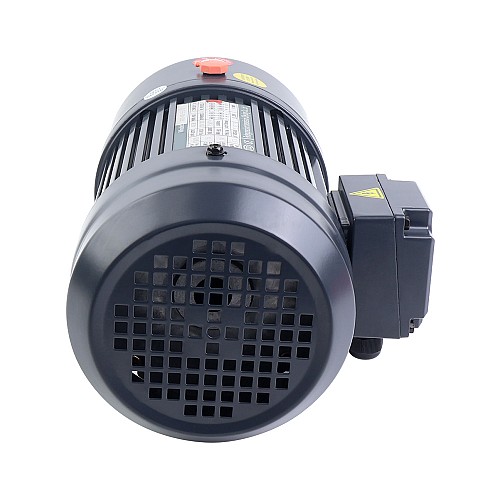

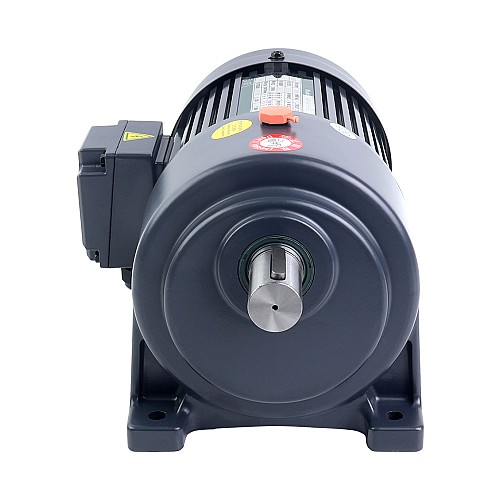

Горизонтальный мотор-редуктор среднего размера серии GH мощностью 0,1–3,7 кВт, передаточное отношение 3–1800 с тормозом

0 отзывов - Написать отзыв

руб.0

В наличии: Спросить цену
Модель: GH-XX-XXX-XX-X-B-XX-XX

Products Sold: 0

Страну кликните｜реальный запас

Отправляется из

Китай

Диаметр выходного вала

Мощность двигателя (Вт)

Передаточное отношение

Рабочее напряжение

Направление распределительной коробки

Направление впуска

Количество

Купить

Вопрос

В закладки В сравнение

Что такое «Запросить цену»?

Имея сотни вариантов продукции, мы создаем индивидуальные предложения, чтобы гарантировать вам идеальное решение по лучшей цене.
Нажмите кнопку «Вопрос» ниже, чтобы получить предложение уже сегодня!

Что означает предварительный заказ?

Предзаказ — это товар, которого в данный момент нет в наличии. После оформления заказа мы начнём производство или закупку товара специально для вас.

Этот горизонтальный мотор-редуктор среднего размера серии GH с тормозом отличается широким диапазоном передаточных чисел от 3 до 1800, выходной мощностью от 100 до 3700 Вт и диаметром выходного вала от 18 до 50 мм. Этот двигатель обеспечивает плавную передачу, высокую грузоподъёмность и превосходный КПД, что делает его идеальным для промышленного производства, строительной техники и морского применения.

1. Выходной крутящий момент двигателя для передаточных чисел от 3 до 200

Соотношение	Выходные обороты		Выходной крутящий момент
	Выходные обороты		0,1 кВт 1/8 л.с.		0,2 кВт 1/4 л.с.		0,4 кВт 1/2 л.с.		0,75 кВт 1 л.с.		1,5 кВт 2 л.с.		2,2 кВт 3 л.с.		3,7 кВт 5 л.с.
	Гц
	50	60	50	60	50	60	50	60	50	60	50	60	50	60	50	60
3	500	600	0,19	0,16	0,37	0,31	0,70	0,60	1.30	1.10	2.60	2.20	3.80	3.20	6.00	5.50
5	300	360	0,31	0,26	0,62	0,52	1.20	1.00	2.20	1.90	4.50	3.80	6.72	5.60	11.00	10.00
10	150	180	0,62	0,52	1.24	1.04	2.40	2.00	4.50	3.80	9.10	7.60	13.70	11.20	22.00	20.00
15	100	120	0,91	0,76	1.80	1.50	3.60	3.00	6.80	5.70	13.50	11.30	20.10	16.80	32.60	29.80
20	75	90	1.20	1.00	2.40	2.00	4.80	4.00	9.00	7.50	18.10	15.10	26.80	22.40	43.60	36.00
25	60	72	1.40	1.20	3.00	2.50	6.00	5.00	11.20	9.40	22.60	18.90	33.60	28.00	53.90	49.53
30	50	60	1.80	1.50	3.60	3.00	7.20	6.00	13.50	11.30	27.10	22.60	40.30	33.60	64.70	58.80
40	37	45	2.20	1.90	4.60	3.90	9.30	7.80	17.50	14.60	34.90	29.10	52.00	43.40	86.30	78.40
45	33	40	2.70	2.20	5.40	4.40	10.90	9.10	20.60	17.00	41.10	34.00	59.80	49.60	98.50	81.70
50	30	36	2.80	2.40	5.70	4.80	11.60	9.70	21.90	18.30	43.60	36.40	65.10	54.30	107.00	97.00
60	25	30	3.40	2.90	6.90	5.80	13.90	11.60	26.20	21.90	52.40	43.70	78.10	65.10	127.00	115.00
70	21	25	4.30	3.60	8.00	6.80	16.20	13.50	31.50	26.30	62.40	52.00	92.50	77.10
80	19	23	4.80	4.00	9.20	7.70	18.40	15.40	35.50	29.60	70.80	59.00	105.00	87.50
90	17	20	5.20	4.40	10.30	8.60	20.70	17.30	39.30	32.80	77.10	64.30	113.00	94.30
100	15	18	5.80	4.90	11.50	9.60	23.00	19.20	43.20	36.00	83.70	69.80	126.00	105.00
120	12	15	6.90	5.80	13.80	11.50	27.70	23.10	51.80	43.20	101.00	83.70
140	11	13	8.00	6.70	16.00	13.40	32.00	26.70	59.70	19.80	116.00	96.80
160	9	11	9.10	7.60	18.30	15.30	36.30	30.30	68.00	56.70	132.00	110.00
180	8	10	10.3	8.60	20.70	17.30	40.80	34.00	76.80	64.00	148.00	123.00
200	7	9	11.60	9.70	22.90	19.10	43.20	36.00	82.80	69.00

2. Правило наименования среднескоростного редукторного двигателя GH

3. Универсальный размер

Мотор-редукторы среднего размера STEPPERONLINE поддерживают гибкую настройку. Вы можете выбрать наиболее подходящий двигатель для вашего применения, исходя из следующих параметров.

Диаметр выходного вала :
Опция: 18 мм, 22 мм, 28 мм, 32 мм, 40 мм, 50 мм
Мощность двигателя :
Опция: 100 Вт, 200 Вт, 400 Вт, 750 Вт, 1500 Вт, 2200 Вт, 3700 Вт
Передаточное отношение :
Опция: 3, 5, 10, 15, 20, 25, 30, 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 250-1800
Рабочее напряжение :
С: 220В/380В 3Ф
B: 220 В 1 фаза
Направление распределительной коробки :
G1: Левый (стандартный)
G2: Право
G3: Вверх
G4: Вниз
Направление впуска :
Опционально: LD, LT, RD, RT, TL, TR, DL, DR, LF, LB, RF, RB, TF, TB, DF, DB
Примечание :
Т: ВВЕРХ
B: НАЗАД
D: ВНИЗ
Л: ЛЕВЫЙ
F: ВПЕРЁД
Р: ПРАВИЛЬНО
Направление удержания воздуха

Электрические характеристики
Мощность(Вт)	100, 200, 400, 750, 1500, 2200, 3700
Рабочее напряжение (В)	220 В/380 В 3 фазы, 220 В 1 фаза
Физические характеристики
Диаметр выходного вала (мм)	18, 22, 28, 32, 40, 50
Передаточное отношение	3, 5, 10, 15, 20, 25, 30, 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 250-1800
