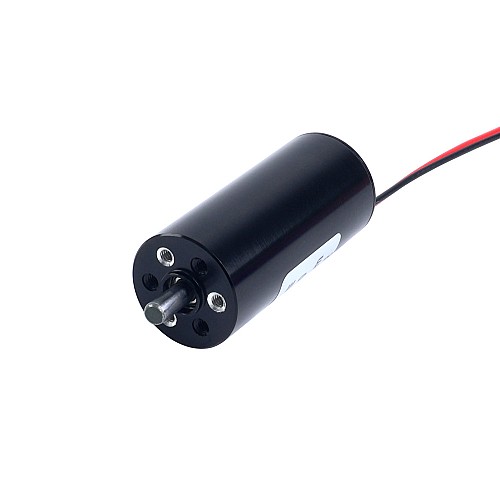

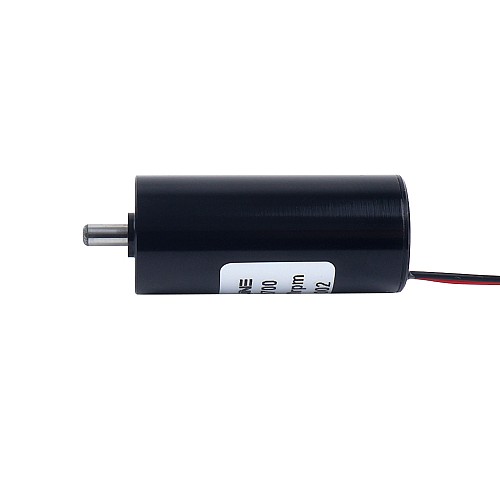

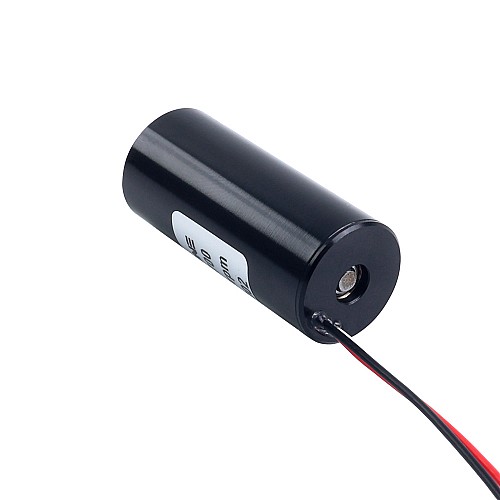

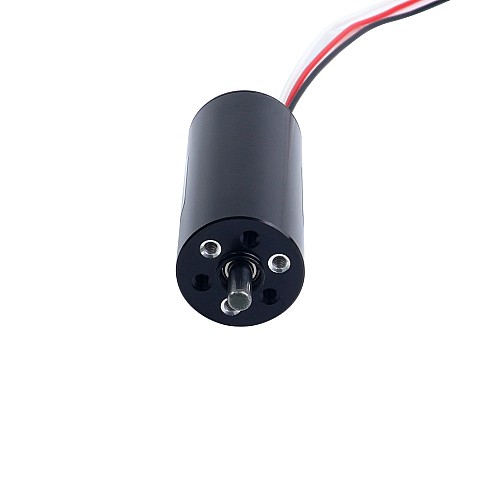

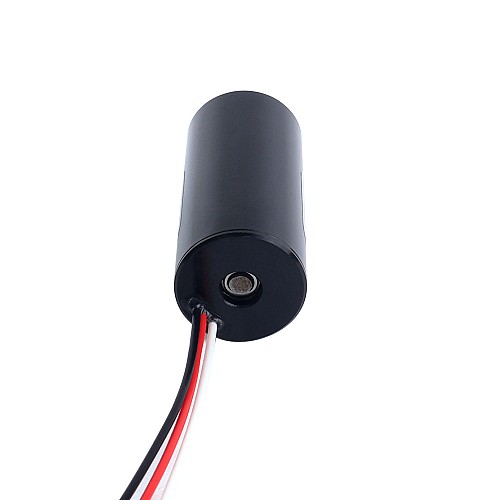

Бесщеточный безсердечниковый круглый двигатель 24V 12700RPM 5.6mNm 7.45W 0.5A Ф16x36mm

Этот 24-вольтовый бесщёточный двигатель без сердечника обеспечивает выходную мощность 7,45 Вт. Он достигает номинальной скорости 12700 об/мин при потреблении тока 0,5 А и обеспечивает номинальный крутящий момент 5,6 мН·м. Он подходит для компактных, быстро реагирующих приложений, требующих малой инерции.

Двигатель без сердечника обеспечивает исключительную эффективность за счёт устранения потерь в стали, что значительно снижает энергопотребление в системах непрерывной автоматизации. Сверхнизкий момент инерции обеспечивает отклик в миллисекундах для точного позиционирования. Сверхкомпактная конструкция и бесшумная работа с низким уровнем вибрации обеспечивают лёгкую интеграцию и надёжную работу без необходимости обслуживания. Идеально подходит для робототехники, лабораторной автоматизации и точных медицинских приборов.

Электрические характеристики

• Номер детали производителя: 16CL36-24-P2-12700
• Количество пар полюсов: 1
• Номинальное напряжение: 24 В
• Сопротивление выводов: 5,2 Ом
• Индуктивность выводов: 0,2 мГн
• Скорость холостого хода: 20000 об/мин
• Ток холостого хода: 0,06 А
• Номинальная скорость: 12700 об/мин
• Номинальный ток: 0,5 А
• Номинальный крутящий момент: 5,6 мНм
• Номинальная мощность: 7,45 Вт
• Максимальная выходная мощность: 26,98 Вт
• КПД: 78,5%
• Константа крутящего момента: 11,31 мН·м/А
• Крутящий момент при остановке: 51,12 мН·м
• Константа противо-ЭДС: 1,18 мВ/об/мин
• Константа скорости: 844,31 об/мин/В
• Момент трения: 0,68 мН·м
• Константа тока: 0,09 А/мНм
• Амплитуда вибрации: <=0,1 мм
• Максимально допустимая температура крыла: 180°C
• Диапазон рабочих температур: -20–80°C
• Шум: <=35 дБ
• Срок службы: 8000 часов

Физические характеристики

• Размер рамы: Φ16 мм
• Длина двигателя: 36 мм
• Диаметр вала: Φ3 мм
• Длина вала: 7 мм
• Длина кабеля: 150 мм

Подключение
