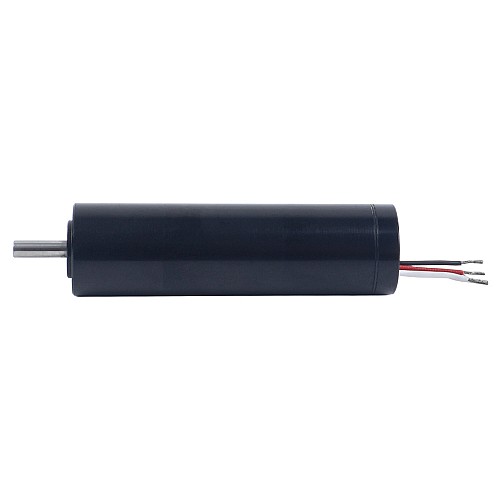

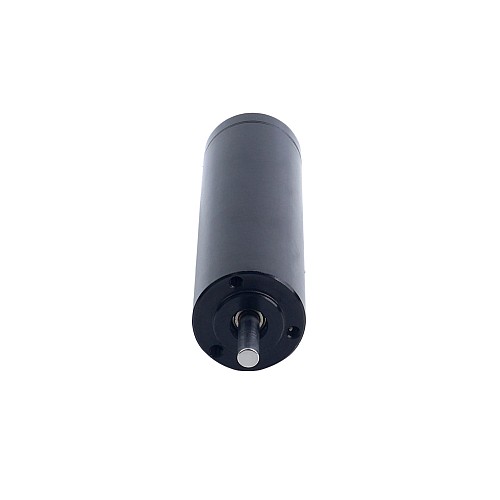

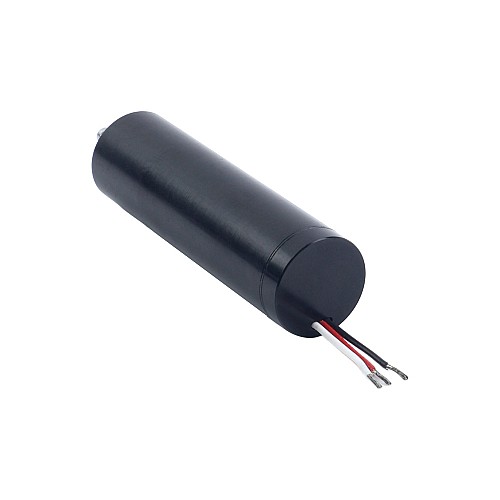

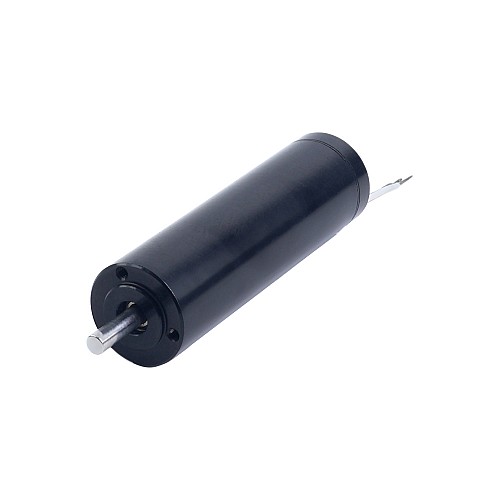

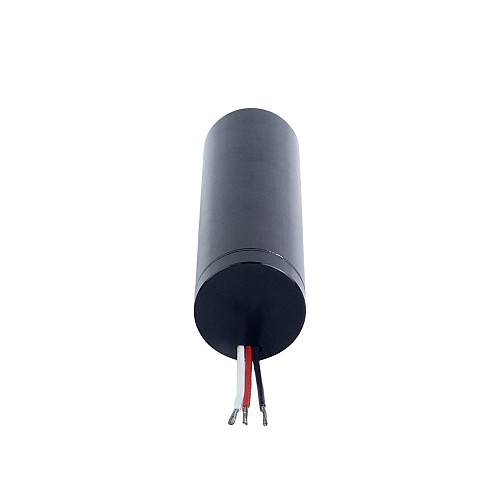

Бесщеточный безсердечниковый круглый двигатель 12V 7300RPM 9.2mNm 7.03W 1A Ф16x41mm

Бесщеточный безсердечниковый круглый двигатель 12V 9.2mNm 7.03W 1A Ф16x41mm - 16CL41-12-P2-7300 | StepperOnline

Новый

Бесщеточный безсердечниковый круглый двигатель 12V 7300RPM 9.2mNm 7.03W 1A Ф16x41mm

0 отзывов - Написать отзыв

руб.3460

5 + руб.3317

10 + руб.3185

50 + руб.3064

100 + руб.2952

В наличии: Предварительный заказ
Модель: 16CL41-12-P2-7300
Вес брутто: 0.11kg
Сертифицировано: ISO, CE, RoHS

Доступные варианты

Отправка из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Что означает предварительный заказ?

Предзаказ — это товар, которого в данный момент нет в наличии. После оформления заказа мы начнём производство или закупку товара специально для вас.

Этот 12-вольтовый бесщёточный двигатель без сердечника обеспечивает выходную мощность 7,03 Вт. Он достигает номинальной скорости 7300 об/мин при потреблении тока 1 А и обеспечивает номинальный крутящий момент 9,2 мН·м. Он подходит для компактных, быстро реагирующих приложений, требующих малой инерции.

Двигатель без сердечника обеспечивает исключительную эффективность за счёт устранения потерь в стали, что значительно снижает энергопотребление в системах непрерывной автоматизации. Сверхнизкая инерция двигателя обеспечивает отклик в миллисекундном диапазоне для точного позиционирования. Сверхкомпактная конструкция и бесшумная работа с низким уровнем вибрации обеспечивают лёгкую интеграцию и надёжную работу без необходимости обслуживания. Идеально подходит для робототехники, лабораторной автоматизации и точных медицинских приборов.

Электрические характеристики

Номер детали производителя: 16CL41-12-P2-7300
Количество пар полюсов: 1
Номинальное напряжение: 12 В
Сопротивление выводов: 1,1 Ом
Индуктивность выводов: 0,07 мГн
Скорость холостого хода: 12000 об/мин
Ток холостого хода: 0,35 А
Номинальная скорость: 7300 об/мин
Номинальный ток: 1 А
Номинальный крутящий момент: 9,2 мНм
Номинальная мощность: 7,03 Вт
Максимальная выходная мощность: 30,66 Вт
КПД: 67,38%
Константа крутящего момента: 9,24 мН·м/А
Крутящий момент при остановке: 97,6 мН·м
Константа противо-ЭДС: 0,97 мВ/об/мин
Константа скорости: 1033,15 об/мин/В
Момент трения: 3,24 мН·м
Константа тока: 0,11 А/мНм
Амплитуда вибрации: <=0,1 мм
Максимально допустимая температура крыла: 180°C
Диапазон рабочих температур: -20–80°C
Шум: <=35 дБ
Срок службы: 8000 часов

Физические характеристики

Размер рамы: Φ16 мм
Длина двигателя: 41 мм
Диаметр вала: Φ3 мм
Длина вала: 10,2 мм
Длина кабеля: 150 мм

Подключение

U	V	W	+5V	GND	A	B	C
Красный	Черный	Белый	Зеленый	Синий	Коричневый	Желтый	Оранжевый

Электрические характеристики
Индуктивность выводов (mH)	0.07
Количество полюсов	2
Константа противо-ЭДС(мВ/об/мин)	0.97
Макс. выходная мощность (Вт)	30.66
Момент остановки(mNm)	97.60
Момент трения(mNm)	3.24
Номинальная мощность (Вт)	7.03
Номинальная скорость (об/мин)	7300
Номинальное напряжение (В)	12
Номинальный крутящий момент (mNm)	9.2
Номинальный ток (А)	1.00
Постоянная крутящего момента(mNm/A)	9.24
Постоянная тока(A/mNm)	0.11
Скоростная постоянная (Rpm/V)	1033.15
Скорость холостого хода (rpm)	12000
Сопротивление выводов (Ohms)	1.1
Ток холостого хода (А)	0.35
Эффективность(%)	67.38
Физические характеристики
Метод инвентаризации	Выделенный инвентарь
