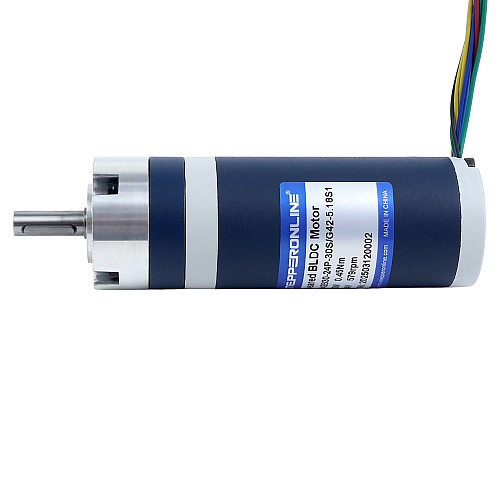

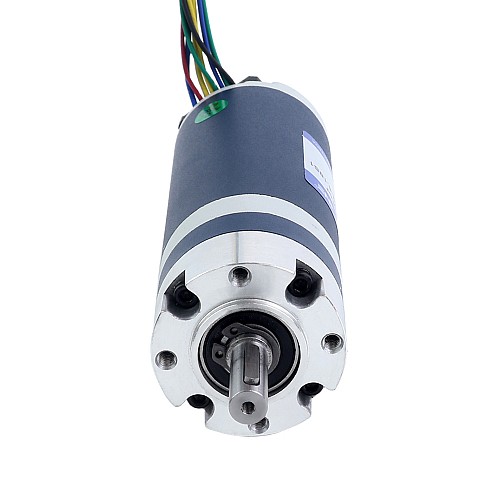

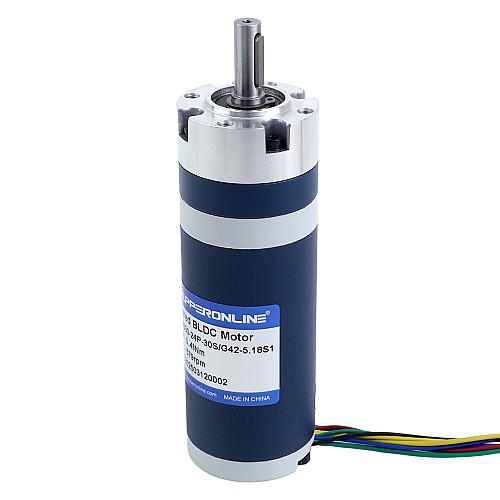

Бесщеточный мотор постоянного тока 24 В 30 Вт 579 об/мин с редуктором 0,45 Нм (63,73 унции-дюйма) планетарный редуктор 5,18:1

0 отзывов - Написать отзыв

руб.3103

5 + руб.3012

10 + руб.2927

50 + руб.2847

100 + руб.2770

В наличии: 10000
Модель: M42B30-24P-30S/G42-5.18S1
Вес брутто: 0.78kg
Сертифицировано: ISO, CE

Products Sold: 10

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Это бесщёточный двигатель постоянного тока 24 В мощностью 30 Вт с диаметром фланца Φ42 мм, номинальным крутящим моментом 0,45 Н·м (63,73 унции·дюйма) и номинальной скоростью 579 об/мин. Он оснащён планетарным редуктором с передаточным числом 5,18:1, обеспечивающим высокий крутящий момент для прецизионных применений. Компактная цилиндрическая конструкция облегчает интеграцию в системы с ограниченным пространством.
Благодаря компактной конструкции, высокой точности, стабильности, низкому уровню шума, длительному сроку службы и низким затратам на техническое обслуживание этот двигатель широко используется в робототехнике, промышленной автоматизации, медицинских приборах, системах безопасности и наблюдения, а также в других ответственных приложениях.

Электрические характеристики

Номер детали: M42B30-24P-30S/G42-5.18S1
Фаза: 3
Поляки: 4
Номинальное напряжение: 24 В
Номинальная мощность: 30 Вт
Номинальный ток: 1,66 А
Номинальный крутящий момент: 0,45 Нм (63,73 унции на дюйм)
Номинальная скорость: 579 об/мин
Скорость без коробки передач: 3400 об/мин±10%
Датчик: Датчик Холла
Класс изоляции: B 130°C[266°F]

Физические характеристики

Тип редуктора: Планетарный редуктор
Передаточное отношение коробки передач: 5,18:1
Размер рамы: Φ42 мм
Длина тела: 121,4 мм
Тип вала: Шпоночный
Диаметр вала: Φ8 мм
Длина вала: 25 мм
Вес: 0,68 кг

Связь

Провода двигателя			Провода Холла
У	В	В	+	-	Ха	Hb	Хк
Желтый	Зеленый	Синий	Красный	Черный	Желтый	Зеленый	Синий
20AWG			26AWG

Варианты передаточных чисел

Дополнительные передаточные числа и соответствующие им номинальные скорости/крутящие моменты см. в таблице.

Этап	1-ступенчатый			2-ступенчатый
Соотношение	3.71	5.18	6.75	13.7	19.2	25	35	45.6
Скорость (об/мин)	809	579	444	219	156	120	86	66
Крутящий момент (Нм)	0,27	0,37	0,48	0,90	1.20	1.60	2.30	2.90

Этап	3-ступенчатый
Соотношение	50.9	71.2	92.7	99,5	129.6	139.2	181.3	236.1	307.5
Скорость (об/мин)	59	42	32	30	23	22	17	13	9.8
Крутящий момент (Нм)	3.00	4.10	5.40	5.80	7.50	8.10	10.00	10.00	9.00

Рекомендуемый драйвер BLDC для этого двигателя — BLD-305S .

Тип продукта
Тип продукта	Редукторный двигатель BLDC
Электрические характеристики
Количество фаз	3
Номинальная мощность (Вт)	30
Номинальная скорость (об/мин)	579
Номинальное напряжение (В)	24
Номинальный крутящий момент (Нм)	0.45
Номинальный ток (А)	1.66
Физические характеристики
Диаметр вала (мм)	8
Длина вала (мм)	25
Длина тела (мм)	121.4
Метод инвентаризации	Выделенный инвентарь
Передаточное отношение	5.18
Размер рамы (мм)	42 раунда
С коробкой передач	Да
Тип выхоDного вала	Шпоночный паз
Тип коробки передач	Планетарный редуктор
