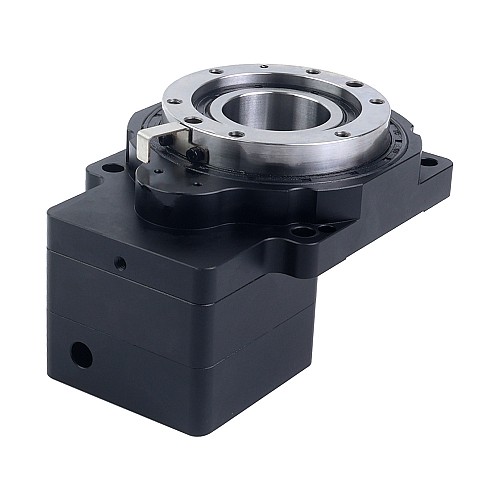

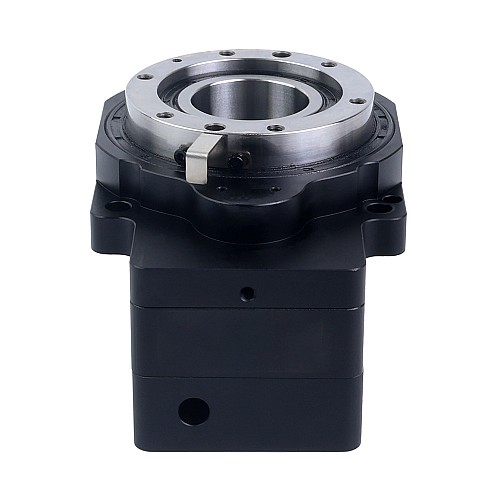

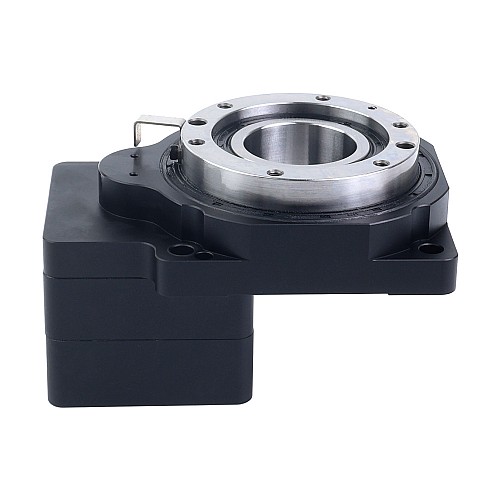

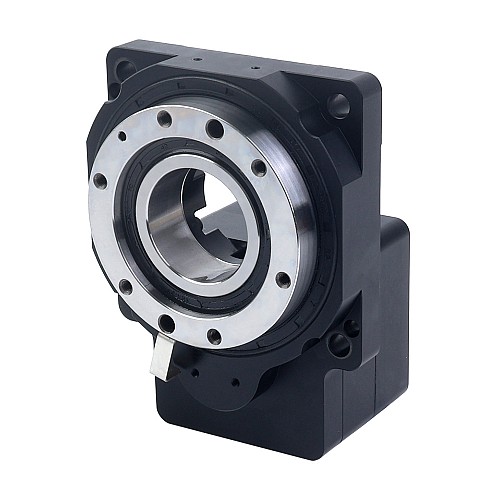

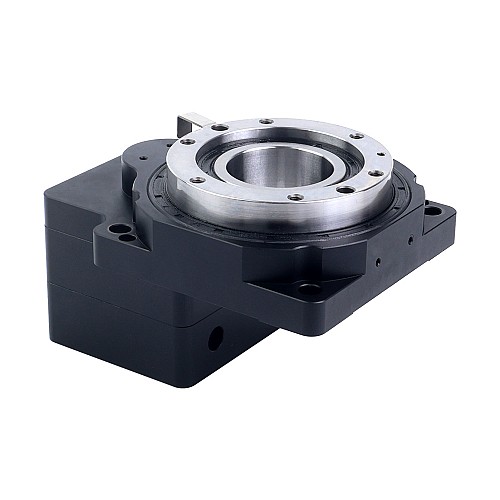

85-миллиметровая платформа полого поворотного привода с передаточным отношением 5:1, люфтом 3 угловых минуты для серводвигателя 60 x 60 мм

Эта полая платформа поворотного привода подходит для стандартных серводвигателей 60 x 60 мм. Она имеет передаточное отношение 5:1, допустимый крутящий момент 12,00 Н·м (1699,34 унций·дюйм), точность позиционирования 3 угловые минуты и точность повторного позиционирования 15 угловых секунд.
Перекрёстные роликовые подшипники обеспечивают высокую точность, стабильный крутящий момент и высокую грузоподъёмность. Полая конструкция на 360 градусов обеспечивает точное позиционирование под любым углом и совместима с шаговыми и серводвигателями. Идеально подходит для автоматизации, нанесения клея, упаковки, инспекции, лазерной печати, сортировки и робототехники.

Физические характеристики

• Номер детали: HRP85KK-G5-D14
• Передаточное отношение: 5:1
• Тип редуктора: Полая поворотная платформа привода
• Материал шестерни: легированная сталь
• Эффективность: 95%
• Точность определения местоположения: 3 угловые минуты
• Точность повторного определения местоположения: ±15 угловых секунд
• Допустимый крутящий момент: 12,00 Нм (1699,34 унций-дюйм)
• Допустимый момент инерции: 8,00 Н·м (1132,89 унций·дюйм)
• Момент инерции: 12593 г·см²
• Максимальная осевая нагрузка: 500 Н
• Рекомендуемая осевая нагрузка: 120 Н
• Максимальная радиальная нагрузка: 1100 Н
• Допустимая выходная скорость: 300 об/мин
• Параллельность платформы: ≤0,010 мм
• Прыжки с платформы: ≤0,010 мм
• Шум: <=65 дБ
• Степень водонепроницаемости: IP40
• Срок службы: 20000 часов
• Метод смазки: консистентная смазка
• Размер рамы платформы: 85 x 85 мм

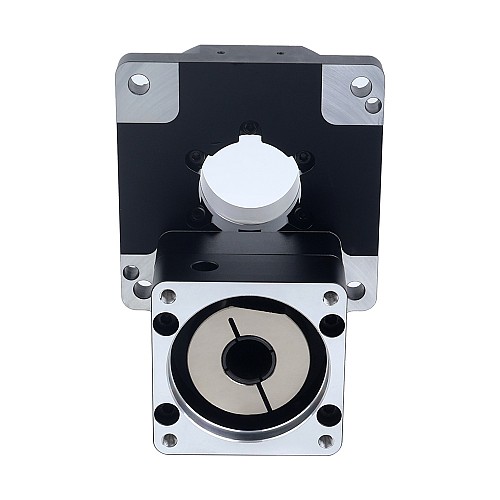

• Размер монтажного фланца: 60 x 60 мм
• Диаметр входного вала: Φ14 мм
• Максимальная длина входного вала: 32 мм
• Диаметр полого сечения: 33 мм
• Высота платформы: 74,2 мм
